隨著市場應用的細分，防爆設備品種繁多，功能各異，其產品上的防爆標識更加具體。這對于客戶來說，區分清楚防爆分類標志的含義，做出快速正確地選型，顯得更加困難。今天，賽福德防爆知識課堂，詳解防爆標志，給您聽得懂的選型參考。

GB標準中的防爆銘牌

含義您都讀懂了嗎？

防爆標志一般由多個小含義組成，每個小含義用空格隔開，然后組成了一個產品具體的防爆信息。

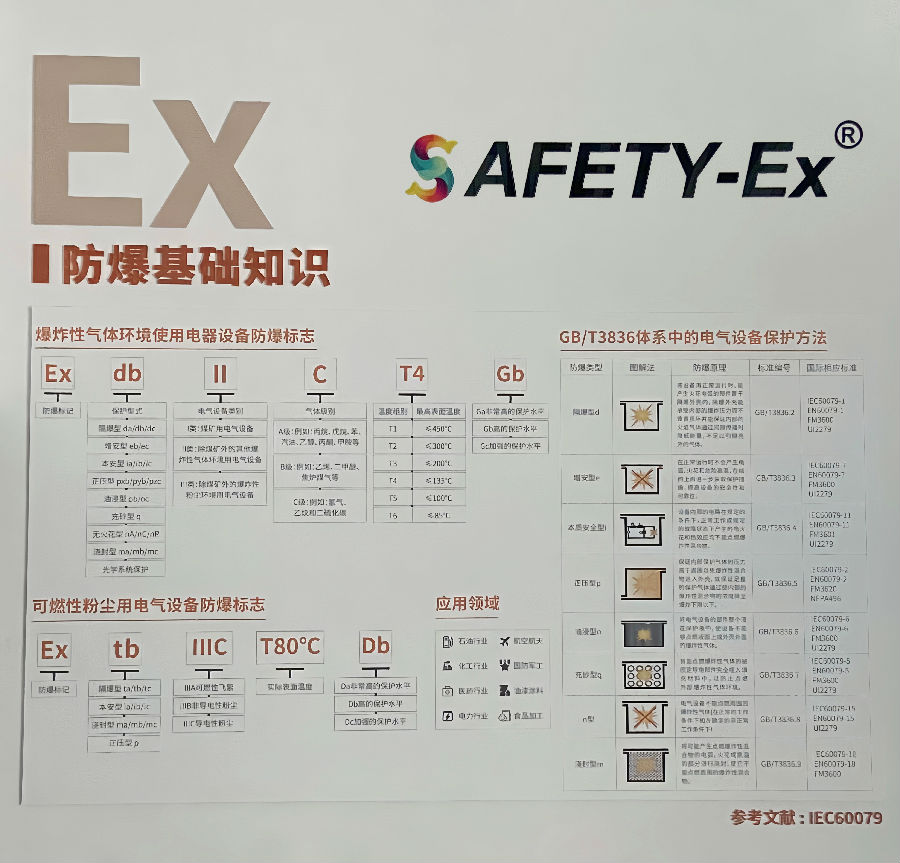

舉個例子："Ex db IIC T4 Gb"

這是國內常見的GB標準爆炸性氣體環境用電氣設備防爆標志示例，共有5個小含義：

① “Ex”：防爆產品標志，國內防爆標志都以Ex開頭

② “db”：產品的防爆型式

③ “ⅡC”：指氣體組別

④ “T4”：溫度組別

⑤ “Gb”：氣體防爆產品的設備保護級別

看了上面的釋義是否感覺能夠把銘牌和選型對上號了？但還是不明白到底怎么選？別擔心，下面將一一講清楚標志的小含義。

01防爆標記

防爆標記 Ex ：這個代表符合中國標準，國內防爆標志都以Ex開頭。

02保護形式

保護型式指產品采取的防爆措施，常見的防爆型式有：

“d”=隔爆型 “o”=油浸型 “e”增安型

“i”=本安型 “m”=膠封型 "nR"=限制呼吸型

“p”=正壓型 “q”=充砂型 “t”=粉塵防爆

那么，這些常見防爆型式的工作原理又有什么不同呢？

●將爆炸隔絕于容器內

（1）隔爆型

●消除點火源

（1）增安型

（2）本質安全型

（3）限制呼吸型（nR）

●隔絕可燃混合氣體與點火源

（1）澆封型 (m)

（2）油浸型 (o)

（3）充砂型 (q)

（4）正壓型 (p)

（5）防塵型 (t)

03設備類別+氣體/粉塵組別

爆炸性氣體及粉塵環境用電氣設備分為三類：

●I類：煤礦井下用電氣設備；

●II類：地面和其他場所爆炸性氣體環境用電氣設備。其中，爆炸性氣體又分為IIA非礦甲烷和丙烷、IIB乙烯、和IIC氫氣和乙炔類。

●III類：除煤礦外，地面和其他場所爆炸性粉塵環境用電氣設備。其中，爆炸性粉塵又分為IIIA纖維和飛絮、IIIB非導電粉塵、IIIC導電粉塵類。

04溫度組別

爆炸性氣體混合物都有能被點燃的溫度極限值，即引燃溫度。這就要求此環境下使用的電氣設備表面最高溫度不能高于引燃溫度。

電氣設備按其最高表面溫度分為T1-T6組, T1-T6組對應電氣設備的最高表面溫度不能超過對應的溫度組別的允許值。溫度組別、設備表面溫度和可燃性氣體或蒸氣的引燃溫度之間的關系如下表所示。

表1-1：能夠引燃爆炸性氣體或

粉塵環境的熱表面最低溫度

由于不同氣體的引燃溫度是不一樣的，因此不同氣體對防爆電氣設備的溫度要求也是不一樣。用戶做選型時需要根據應用環境氣體類型，選擇相對應的溫度組別，具體請參考下表。

表2-2：能夠引燃爆炸性氣體或

粉塵環境的熱表面最低溫度

05設備保護等級

在工廠氣體、粉塵或纖維環境中，防爆設備的保護等級在銘牌中的具體顯示可以參考下表。

表3：防爆設備在氣體或粉塵環境的應用

爆炸性氣體危險環境區域劃分

Zone 0 _________________________________________________________

易爆環境（氣體或蒸汽）持續存在或是發生頻率較高的區域。大于1000小時/年或10%周期。

Zone 1 _________________________________________________________

在設備正常運行時，易爆環境（氣體或蒸汽）在較長時間內存在或可能存在，頻率為偶爾發生。10-1000小時/年或0.1%-10%周期。

Zone 2 _________________________________________________________

在設備非正常運行時，易爆環境（氣體或蒸汽）在較短時間內存在或可能存在，正常情況下的頻率為不太會發生。小于10小時/年或小于0.1%周期。

讀懂爆炸性氣體和粉塵環境中，Ex設備的防爆標志所包含的內容及意義，用戶就能清晰辨別其“身份證”，在選型、使用中，快速了解防爆產品的防爆類型，對應的氣體、粉塵及溫度組別，從而避免出現防爆產品與危險場所的錯誤匹配。
